Een praktische methode voor het schatten van momentstijfheid in boutverbindingen, hoe komt Indusruptiv nu plots op dat idee? Wie beweert dat Industrialnews Monthly nooit voor designingenieurs schrijft, beleeft nu een aha-momentje.
Ontwerpingenieurs vertrouwen dagelijks op boutverbindingen. Toch richt de meeste vakliteratuur zich uitsluitend op axiale stijfheid. Hierdoor wordt de momentstijfheid (pitch) vaak over het hoofd gezien, terwijl juist deze factor de nauwkeurigheid in precisie-assemblages kan domineren. Dit artikel biedt een praktische, gevalideerde analytische methode voor het schatten van de momentstijfheid in boutverbindingen. Ik baseer me op een artikel met tips uit de ‘Precision Engineering Research Group’ van het Massachusetts Institute of Technology (MIT).
Wat moet je allemaal weten:
* Het analytisch berekenen van de kantelstijfheid (pitchmoment) van een boutverbinding.
* De rol van spanningskegels en deformatie van componenten bij de totale stijfheid.
* Welke ontwerpvariabelen hebben de grootste invloed op de momentstijfheid?
* Het vertalen van momentstijfheid naar een equivalente lineaire stijfheid voor systeemanalyse.
Boutverbindingen behoren tot de meest fundamentele structurele elementen in de machinebouw vanwege hun sterkte, betrouwbaarheid en onderhoudsvriendelijkheid. Ondanks hun alomtegenwoordigheid blijft de momentstijfheid — vooral bij kantelbelastingen — een van de minst begrepen factoren, die de systeemnauwkeurigheid en het dynamisch gedrag beïnvloeden.
De meeste ontwerptools en handboeken focussen op axiale stijfheid of het selecteren van de juiste voorspanning. In de precisietechniek komen zuiver axiale belastingen echter zelden voor. In de praktijk is er sprake van een complexe mix van axiale krachten, dwarskrachten en momenten. Vooral dat laatste is cruciaal. Deze momenten ontstaan door offsets tussen de uitgeoefende krachten en de geometrie van de interface. Dergelijke momenten kunnen aanzienlijke rotaties veroorzaken, wat leidt tot positioneringsfouten, lagere eigenfrequenties en onverwachte elasticiteit in het systeem.

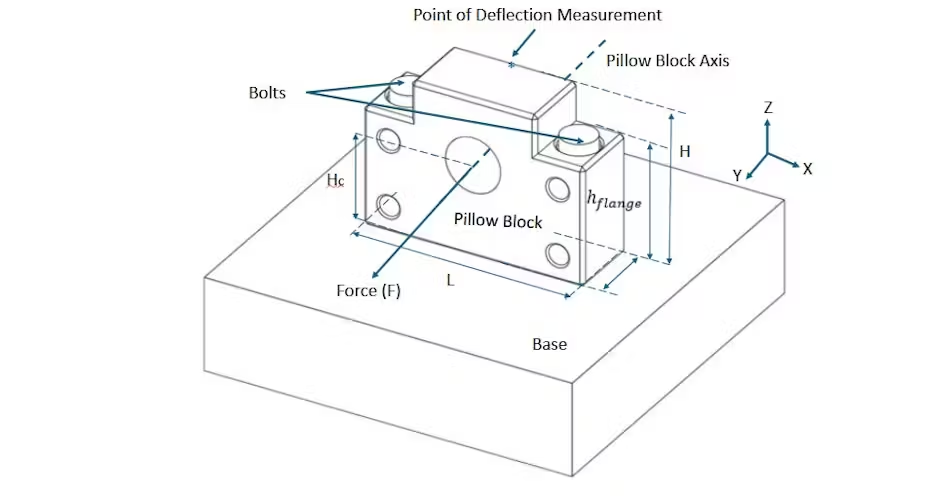

Neem bijvoorbeeld een precisie-kogelomloopspil: een hoekverdraaiing van slechts enkele microradialen bij het lagerblok kan al leiden tot meetbare positioneringsfouten. Dit is het directe gevolg van de eindige momentstijfheid van de boutinterface tussen het lagerblok en de fundatieplaat (**Figuur 1**). Ook in high speed additive manufacturing kan een gebrekkige momentstijfheid zich uiten in trillingen (chatter), ongelijkmatige laagopbouw of instabiliteit in de servoregeling. Voor ingenieurs die de volgende generatie bewegingssystemen ontwerpen, is fundamenteel inzicht in dit gedrag essentieel.
Waarom momentstijfheid afwijkt van axiale stijfheid

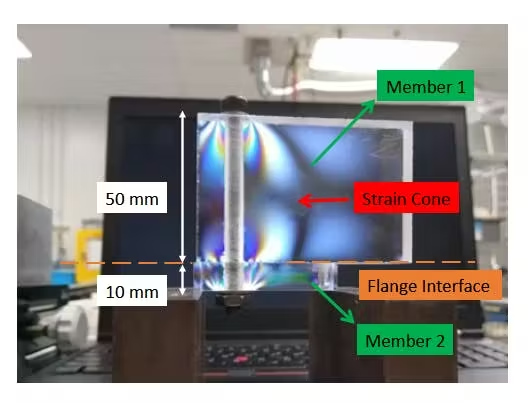

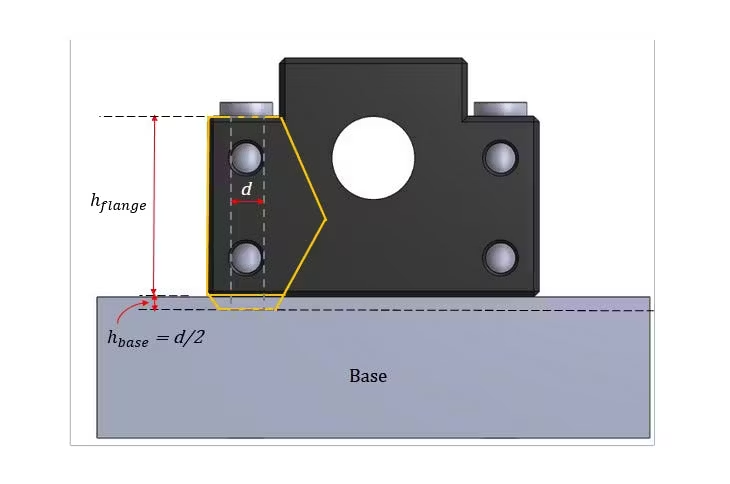

Een boutverbinding onder axiale belasting gedraagt zich relatief voorspelbaar: de bout en de ingeklemde delen werken als parallelle veren (**Figuur 2**). Bij het aandraaien vormt zich een spanningskegel onder de boutkop en de moer. Dit fenomeen kan worden gevisualiseerd via foto-elastisch onderzoek in transparante materialen, zoals acrylaat (**Figuur 3**).

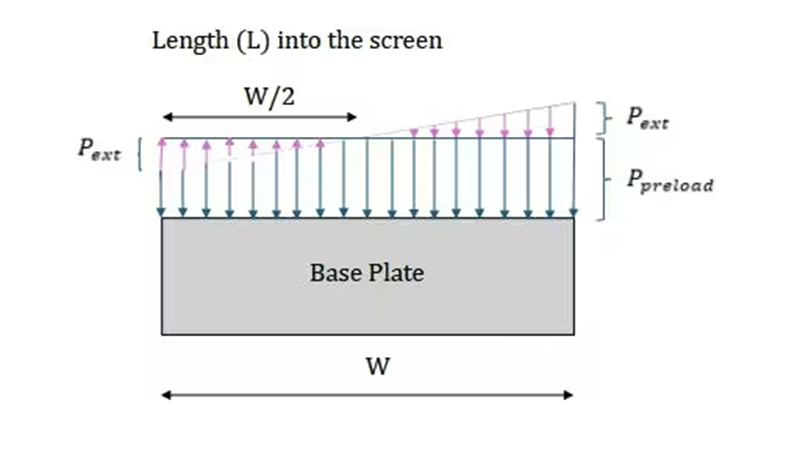

Onder momentbelasting wordt het spanningsveld echter asymmetrisch. Een kantelmoment zorgt ervoor dat de ene zijde van de interface extra wordt samengedrukt, terwijl de tegenoverliggende zijde ontlast wordt of zelfs loskomt. Dit resulteert in een niet-uniforme drukverdeling over de verbinding (**Figuur 4**). Deze asymmetrische deformatie verandert de wijze fundamenteel waarop stijfheid in de verbinding wordt gegenereerd en overgedragen.
Het analytische model
Recent onderzoek door de auteurs heeft geleid tot een parametrisch analytisch model dat de gekoppelde effecten van boutelasticiteit, deformatie van de verbonden delen, voorspanning en externe randvoorwaarden vastlegt. Het model voorspelt de rotatiestijfheid van een geboute flens onder kantelbelasting.
De kerncomponenten van het model zijn:
Het model is gevalideerd door de eindige-elementenmethode (FEM) en experimenten, waarbij de afwijking voor stalen blokken met 2- of 4-boutspatronen beperkt bleef tot enkele procenten. Voor engineeringteams betekent dit dat het model kan dienen als een snelle tool voor ‘design-space exploration’, nog voordat de gedetailleerde FEM-analyses worden uitgevoerd.
De belangrijkste ontwerpinschuif is dat de momentstijfheid direct kan worden afgeleid van de axiale stijfheid en de effectieve breedte van de interface. De momentstijfheid kan als volgt worden benaderd:
Kmoment = KaxialW2/12
waarbij:
* K_{moment} = de kantelstijfheid van de boutverbinding.
* W = de effectieve breedte van de interface die de rotatie weerstaat.
* Kaxial = de totale axiale stijfheid van de verbinding.
Wanneer belastingen excentrisch ten opzichte van het montagevlak aangrijpen, resulteert de optredende pitchrotatie in een lineaire verplaatsing ter hoogte van de lastlijn. Om deze invloed nauwkeurig te verrekenen in de totale systeemstijfheid of het nauwkeurigheidsbudget, kan de rotatiestijfheid (pitch stiffness) worden omgezet naar een equivalente lineaire stijfheid. Deze methodiek maakt het mogelijk om de compliantie van verbindingen consistent te integreren met andere elastische elementen binnen de aandrijflijn, zoals de kogelomloopspindel, de lagers en de omliggende draagconstructie."
Om dit effect te integreren in een systeembrede nauwkeurigheidsberekening, kan de momentstijfheid worden omgezet naar een equivalente lineaire stijfheid ($K_{eq}$) op de krachtlijn:
Kmoment (langs de richting van de kracht) = Kmoment/HcH = KaxialW2/12HcH
waarbij Hc de offset is tussen de krachtlijn en de interface en H de afstand tot het meetpunt.
Ontwerptips voor hogere stijfheid
Ingenieurs kunnen de momentstijfheid vaak aanzienlijk verbeteren met kleine geometrische aanpassingen, zonder de voorspanning te verhogen of zwaardere constructies te gebruiken. Cfr schets hierboven.
1 Prioriteer breedte boven voorspanning
De momentstijfheid schaalt met het kwadraat van de breedte. Het vergroten van de afstand tussen de buitenste bouten is vele malen effectiever dan het verhogen van de boutspanning.
2 Maximaliseer de boutafstand in de richting van het moment
Bouten die verder van de neutrale lijn liggen, dragen onevenredig veel bij aan de stijfheid.
3 Onderschat de vervorming van de flens niet
In veel toepassingen domineert de deformatie van de ingeklemde delen (het huis of de plaat) de totale flexibiliteit. Het als ‘star’ beschouwen van de behuizing leidt tot een grove overschatting van de stijfheid.
4 Let op bij materialen met een lage E-modulus
Het vervangen van staal door aluminium of polymeren kan de momentstijfheid met een factor tien verlagen, zelfs bij een gelijkblijvend boutpatroon.
5 Minimaliseer de bouwhoogte
Hoe groter de afstand tussen de belasting (bijv. de hartlijn van de spil) en de interface, hoe groter de lineaire afwijking door rotatie.
Kortom:
De stijfheid van een boutverbinding is vaak de zwakste schakel in een precisiesysteem. Door momentstijfheid al vroeg in het ontwerpproces mee te nemen in het stijfheidsbudget kunnen onverwachte nauwkeurigheidsverliezen worden voorkomen. Hierdoor hoeven constructies achteraf niet nodeloos overgedimensioneerd worden.
---
*Noot van de redactie: Dit artikel is gebaseerd op onderzoek uitgevoerd bij de Precision Engineering Research Group van het Massachusetts Institute of Technology (MIT).
